當前位置：模架的制定要求有哪些？
發布時間：2023-11-29 18:58:25
在制造業中，模具作為重要的生產工具，對于產品的質量和生產效率具有至關重要的影響。而模架作為模具的基礎，其制定要求更是顯得尤為重要。接下來，深圳正品小編將詳細探討模架的制定要求，以期為大家提供實用的參考。
一、模架的重要性

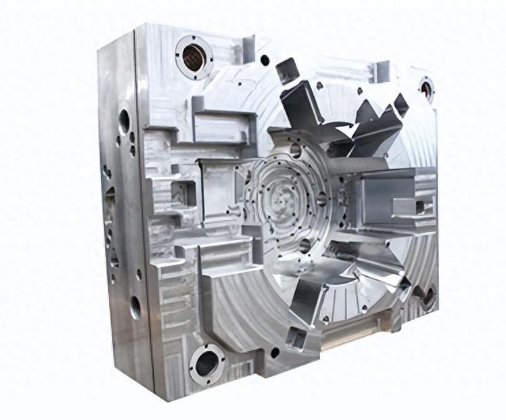

模架是模具的支撐結構，它承載了模具的主要部件，如型腔、澆口、頂出系統等。模架的質量直接影響到模具的性能和壽命，進而影響到產品的質量和生產效率。因此，制定合理的模架要求是至關重要的。
二、模架的制定要求
1、模架的側向鎖模力相對來說比較小，所以對于投影面積較大的大型產品，應將投影面積大的方向放在前后模開合模方向上，而將側投影面積較小的作為側向分型。
2、符合產品脫模要求
分型面也就是為了產品能順利取出模架的。因此，分型面的位置應該選在產品斷面尺寸最大的部位，這是一條基本的原則。
3、分型面的形狀
一般的產品，常常采用一個與注塑機開模運動方向垂直的分型面，特殊情況下才采用其它形狀的分型面。分型面的形狀以方便加工和脫模為原則。像某此彎曲的產品，分型時就得根據它彎曲的曲率來。
4、確保產品外觀和質量
分型面不要選擇在產品光滑的外表面。外觀面一般來說是不允許有夾線及其它影響美觀的線條出現的;有些有同心度要求的產品，得把有同心度要求的部分全部放到同一側，這樣才能保證其同心度。
5、方位的確定
在決定產品在模架里面的方位時，分型面的選擇應該盡量防止產品形成側孔或者側扣位，應避免采用復雜的模架結構。
6、有利于脫模
一般的模架的脫模機構都是在動模的，所以選擇分型面時應盡可能的使開模后產品留在動模。因此對于有些有可能粘住定模的地方，我們往往會加做定模輔助脫模機構。
7、考慮側向開模距離
一般的側向機械式開模的距離都是比較小的。因此選擇分型面時應把抽芯距長的方向選擇在前后模開合的方向上，將短的方向做為側向分型。
8、模具零件易于加工
選擇分型面時，應把模架分割成易于加工的零件，減小機加工難度。
9、利于排氣
當把分型面做為主要排氣時，應該把分型面設計在塑料流動的末端，以利于排氣。
10、R分型
對于模架設計分型很多產品，分型面處有一整圈R角的，這時的分型得考慮到R最佳分型，不能出現尖的一邊。
三、實用建議與結論
在制定模架要求時，企業應根據自身實際情況和生產需求，進行全面的考慮和權衡。通過多方面的優化設計，制定出符合實際需求的模架要求，以確保模具的質量和性能，提高生產效率和降低成本。
通過本文對模架制定要求的探討，希望能為相關行業提供實用的參考和建議。讓我們共同努力，精益求精，確保生產，為制造業的發展貢獻力量。
